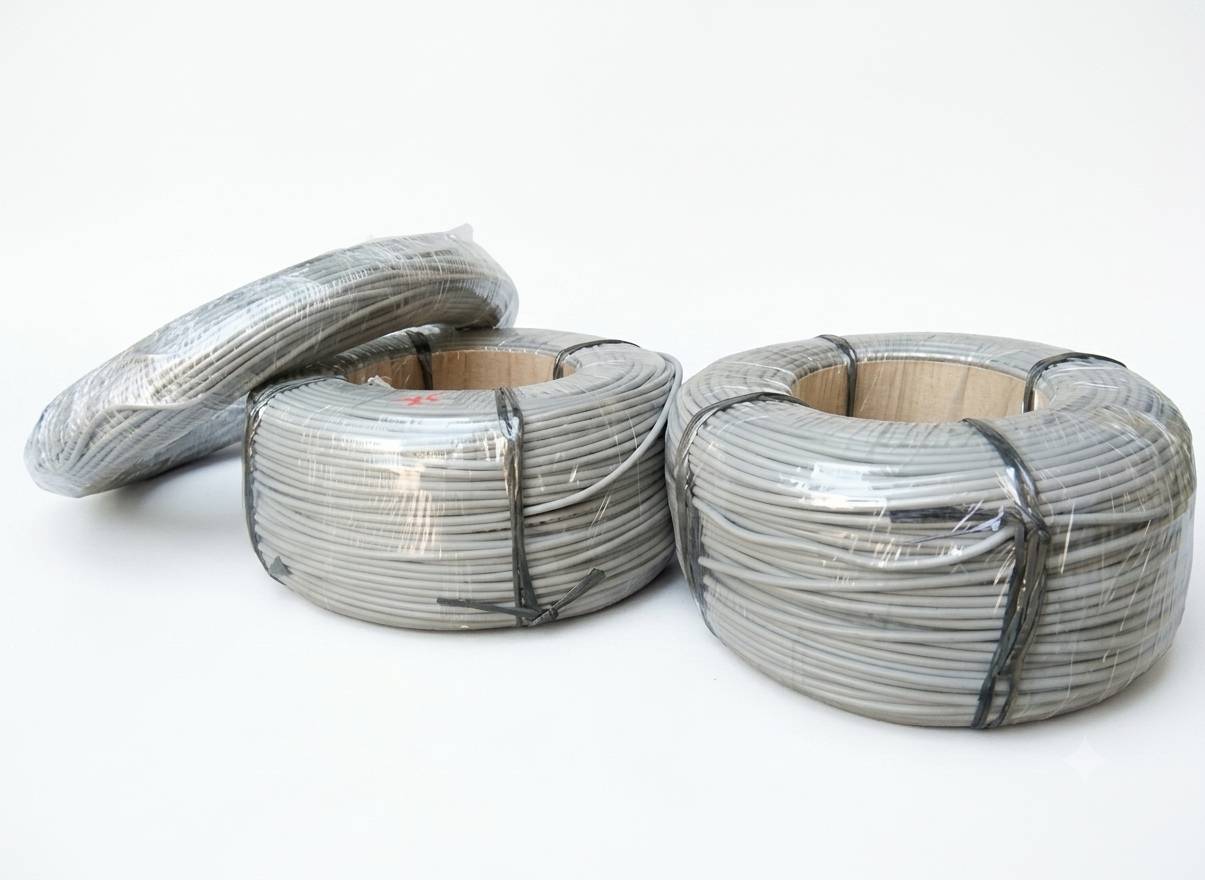

สายอาร์ทีดี / สายวัดอุณหภูมิ RTD PT100 (RTD Cable)

สายอาร์ทีดี (RTD Extension Wire) ออกแบบสำหรับการเชื่อมต่อระหว่างหัววัดความต้านทานทานอุณหภูมิ PT100 / PT1000 และตัวควบคุมความร้อน ถ่ายทอดการเปลี่ยนแปลงค่าความต้านทานได้อย่างแม่นยำสูง มีโครงสร้างแกนสายตั้งแต่ 2 สาย, 3 สาย (มาตรฐานนิยม) ไปจนถึง 4 สาย เพื่อช่วยชดเชยค่าความต้านทานสายในระยะทางไกล

ฉนวนและชั้นชีลด์ป้องกันรบกวน

มีให้เลือกฉนวน Teflon (ทนสารเคมีและความชื้น), Fiberglass (ทนอุณหภูมิสูง) และ PVC พร้อมชีลด์ป้องกันสัญญาณรบกวน electro-magnetic สแตนเลสหรือฟอยล์

ขอใบเสนอราคารุ่นนี้

ตารางสเปกทางเทคนิค

รองรับประเภทเซนเซอร์ (Sensor Type)	RTD PT100, PT500, PT1000, Ni120
จำนวนสายแกนใน (Number of Cores)	3-Core (3 สายชดเชยความต้านทาน), 4-Core (4 สายความแม่นยำสูง), 6-Core
วัสดุฉนวนหุ้ม (Insulation Options)	Teflon (เทฟลอน -200°C ถึง 260°C), Fiberglass (ใยแก้ว สูงสุด 400°C), PVC (ทนความชื้น)
โครงสร้างชีลด์ (Shielding Structure)	Stainless Steel Wire Braided (ชีลด์ถักสแตนเลส), Aluminum Foil Shielding
ขนาดสายตัวนำ (Conductor Size)	7/0.2mm, 7/0.3mm (0.22 - 0.5 mm²) ทองแดงเคลือบดีบุก (Tinned Copper)

RTD Extension Wire Specification

Type	Size	Covering	Max Temp

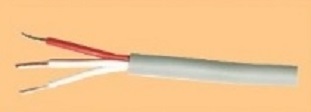

3 Core	24 Awg	Silicone	250°C
3 Core	20 Awg	PVC	105°C
3 Core	24 Awg	PVC Black	105°C
3 Core	20 Awg	Teflon	250°C
3 Core	24 Awg	Teflon	250°C
3 Core	28 Awg	Teflon	250°C
3 Core	0.2/7 x 3	Silver/Shield	250°C
3 Core	24 Awg	Teflon/Shield	250°C
3 Core	20 Awg	Teflon Inside Shield	250°C
3 Core	24 Awg	Teflon Inside Shield	250°C
3 Core	24 Awg	Glass Fiber Shield	350°C
4 Core	28 Awg	Teflon	250°C
6 Core	24 Awg	Silicone	250°C
6 Core	24 Awg	PVC	105°C
6 Core	24 Awg	Teflon	250°C
6 Core	24 Awg	Teflon/Shield	250°C
6 Core	26 Awg	Teflon Inside Shield	250°C
6 Core	24 Awg	Teflon Inside Shield	250°C
6 Core	24 Awg	Glass Fiber Shield	350°C
